電動吸吮式過濾器(臥式系列)工作原理



原水從進水口流入，進入過濾器濾筒內部，然后自?xún)?nèi)而外的通過濾桶，雜質被攔截在過濾筒內壁，過濾后的干凈水從出水口流出，當濾筒內壁的雜質越積越多，在濾筒內表面形成濾餅，并使濾筒內外逐漸形成壓差，當壓差達到壓差控制器預設值時，將啟動自清洗過程。



電動吸吮式過濾器的自清洗過程是依靠沿著濾筒內表面做螺旋運動的吸吮掃描器和排污閥共同完成，打開的排污閥使吸吮掃描器的吸嘴前端處產生很高的反洗流速并形成真空，附著在濾筒內壁的濾餅被吸出并排出在本體外。整個清洗過程大約為60秒，清洗時系統不斷流。該系列的吸吮掃描器具有逐點掃描功能，使清洗好。DXWS系列電動吸吮式過濾器操作配備差壓/時間/手動三種功能，同時我們還為您設計了優先級的控制功能，只要系統壓差達到預定值，設備都會啟動自清洗功能，從而保障您的系統正常運行。





電動吸吮式過濾器(臥式系列)設備尺寸及型號參數表





電動吸吮式過濾器(臥式系列)技術參數



1.大過濾流量可達1200m /h
2.過濾精度從：400微米-2微米
3.濾網可選：鉆孔（4000-800μm),楔形（1000-50μm）編織復合（800—20μm）
4.高工作溫度可達：75℃
5.過濾清潔時的壓力損失：≤0.01MPa
6.高工作壓力：1.6MPa、2.5MPa、4.0MPa
7.小工作壓力：≥0.1MPa
8.電源：380V/50Hz
9.清洗機構轉速：14rpm
10.電機功率：0.18-5.5KW
11.清洗時間：10-200秒可調
12.控制方式：壓差、時間、手動及PLC
13.圓形吸嘴，吸吮掃描器作螺旋運動



電動吸吮式過濾器(臥式系列)應用范圍



廣泛應用于電廠、污水處理廠、冶金、鋼鐵、農業、市政、中央空調等行業水過濾。

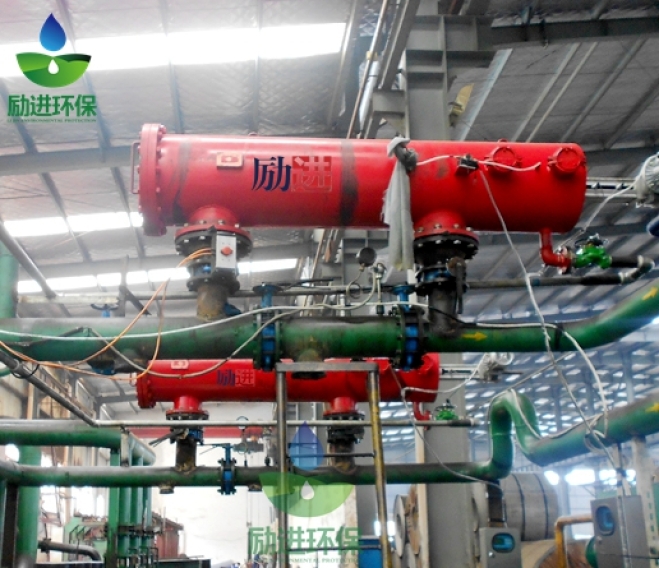

電動吸吮式過濾器(臥式系列)安裝示意圖
